  • 影像測量系統ULTRA QV404

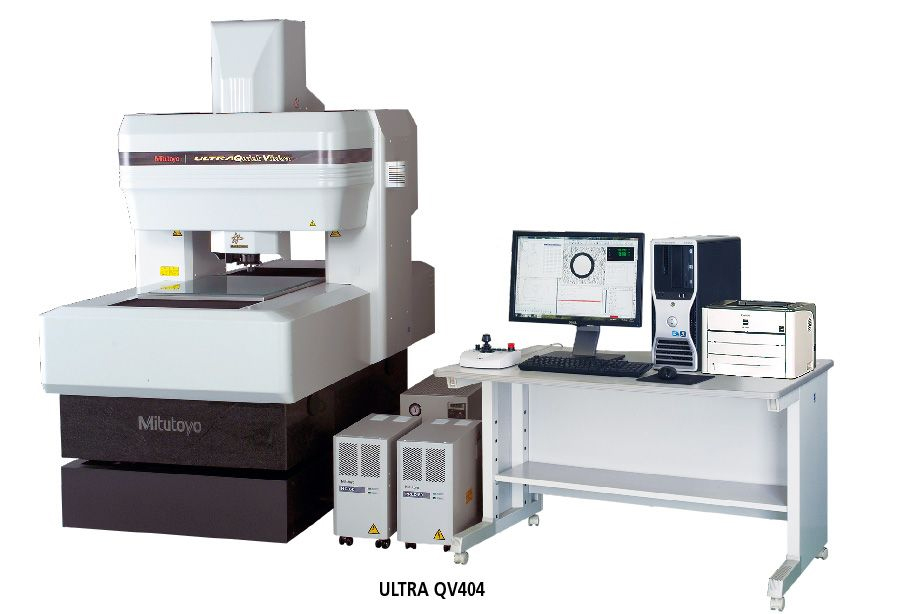

影像測量系統ULTRA QV404

?高精度CNC影像測量系統

?高精度三坐標空氣軸承

?本體高剛性化

?光學式線性編碼器

全國熱線

0512-5523-2818

產品特點 product feature

  • 影像測量系統ULTRA-QV404
  • 高精度CNC影像測量系統 ?ULTRA QV404是實現了世界測量精度E1XY=( 0.25+L/1000 )μm的高精度CNC影像測量系統。 高精度三坐標空氣軸承 ?為了控制直線度誤差，X、Y、Z3軸移動方式采用了高精度三坐標等使用的空氣軸承。 本體高剛性化 ?通過FEM ( 有限要素法 )解析后的設計實現了本體的高剛性化。 光學式線性編碼器 ?作為基準的測長方式采用了分辨力為 0.01μm的光學式線性編碼器。該編碼器的線性膨脹系數為零，控制了溫度變化產生的誤差。

產品規格 product detail

ULTRA QV 404
測量范圍 ( X × Y × Z )  400 × 400 × 200mm
放大倍率轉換系統 PPT1X-2X-6X
分辨力 0.01 μm
長度測量裝置 線性編碼器
影像測量方法 CCD 照相機
測量精度 E 1X , E 1Y ( 0.25+L/1000 ) μm
E 1Z ( 1.5+2L/1000 ) μm  ( 測量范圍 : 200mm )
( 1.0+2L/1000 ) μm  ( 測量范圍 : 10 - 60mm ）
E 2XY ( 0.5+2L/1000 ) μm
照明裝置 同軸照明 /  透射照明 /  程控環形照明
工作臺玻璃尺寸 493 × 551mm
臺面最大承重 40kg
尺寸 ( W × D × H )  1172 × 1735 × 1910mm
重量 ( 包括機器設置臺 )  約 2150kg
*1 L = 任意 2  點之間的尺寸 ( mm )
*2   依據三豐公司的檢查方法。
*3   冷光源照明用鹵素?zé)襞莺凸饫w
*4   不包括極端的載重、集中載重。
